磁选机的结构特征

文章出处：远力除铁器人气：发表时间：2016-08-29 15:20:15【大中小】

磁选机的结构特征，磁选机主要由永磁滚筒、调整机构、槽体、减速机、电机、进矿箱、精矿箱、机架等部分组成。
⑴永磁滚筒是磁选机的关键部件，它由圆筒、永磁磁系、端盖、轴、轴承套及轴承组成。
⑵圆筒用不锈钢板卷成，通过端盖、轴承套、轴承、支撑于轴上，圆筒与磁系的距离不大于4mm。
⑶传动装置由摆线针轮减速机、链轮、链条、传动轴与筒连接，带动圆筒旋转。
⑷槽体是分选矿物的重要部件，矿浆在槽体内流动，使磁性物质与非磁性物质分开。
⑸机架是由型材焊接成的结构件，承担主机的全部重量，通过地脚螺栓固定在基础上。
⑹磁系偏角调节装置用于调节磁系的偏转角度，旋转拉杆上的螺母，通过拉杆使轴偏转，从而使固定在轴上的磁系也随着偏转。
⑺进矿箱通过给水管初步稀释矿浆和通过分流板使矿浆合理分流。
⑻精矿箱通过精矿管将吸附于磁滚筒的磁性物质冲洗下来。

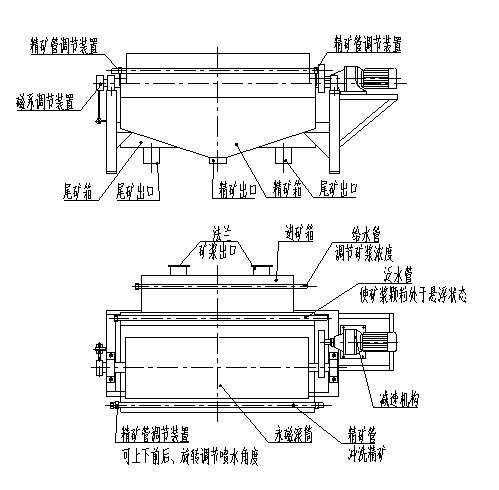

详见下图：
磁选机
