萧山永磁滚筒式磁选机的分析和设计

萧山永磁滚筒式磁选机的分析和设计

产品分类: 永磁滚筒
      萧山永磁滚筒式磁选机的分析和设计,远力系列永磁滚筒是一种干选式中场强磁选设备,磁源采用具有磁王之称的钕铁硼硬磁材料及铁洋体组成
    订购热线:13869611251

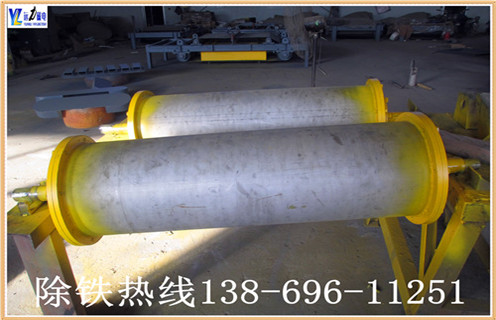

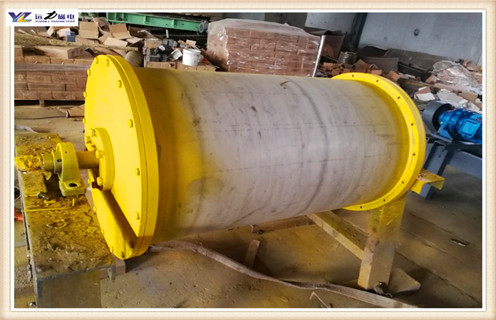

      萧山永磁滚筒式磁选机的分析和设计,远力系列永磁滚筒是一种干选式中场强磁选设备,磁源采用具有“磁王”之称的钕铁硼硬磁材料及铁洋体组成的复合磁系。圆筒表面磁场强度可达到2800GS、3200GS、4200GS,以适应不同的选别要求。远力系列永磁滚筒现在广泛应用于沙山、铁矿、河沙中的铁粉提取,是目前河沙提取铁粉的最为理想的设备。
    萧山永磁滚筒式磁选机的分析和设计
      一、萧山永磁滚筒式磁选机工作原理

      从河床提取的河沙加水后,进入格筛,筛去粗大石块后,进入带有匀矿板的槽体,再次经加水稀释、漂洗的洗浆均匀的给到滚筒表面具有高磁力的选别区。其中较高品位的铁沙被高磁力吸附于筒体表面,并被旋转的筒体输送到下部的洗沙区,经冲洗水冲掉附带的河沙后被输送到矿区,由水流冲到铁沙收集槽,成为高品味的铁沙。其中非磁性泥沙,则不受磁力作用直接进入尾槽排出。由此达到提取铁粉的目的。

      二、萧山永磁滚筒式磁选机的分析与设计

      1、滚筒主要由喂料机构、滚筒、永磁体等组成。滚筒采用有色金属制造,本身为非导磁体,工作时慢速转动,筒内部同轴线装置一块圆心角约170°的静止形水磁体。

      2、带重锤的压力门是一种较简单的喂料机构。调节重锤在杆上的位置,可改变对门上方来料的阻力,而使物料在门上方适当堆积,展开后以薄层状态流过慢速转动的滚简表面。因扇形水磁体可透过液筒面吸住原料中的铁杂,被吸住的铁杂随筒面转过磁体所影响的170°范围后,铁杂自行落入设备的杂质出口。

      3、永磁滚筒的喂料机构较简单,进机物料流速过高、走单边等现象均将造成除杂效果下降及下脚含粮增多,因此在进料溜管中应设置缓冲接头。

      4、缓冲接头至设备进口的管道垂直段长度应有300mm以上。喂料状态若正常,永磁滚筒的除杂效率通常能保持较高水平,设备也不需调节。

      5、该滚筒动耗很低,涡轮蜗杆传动机构也较轻巧。但如果因下方设备堵塞等原因造成永磁滚筒机内堵料时,很易卡死滚简而导致传动机构或电机毁坏,因此须对电机进行必要的过载保护,也可在设备的出口或在传动机构中设置必要的保护部件。
