湿式永磁筒式弱磁场磁选机结构图
产品分类： 永磁筒式磁选机

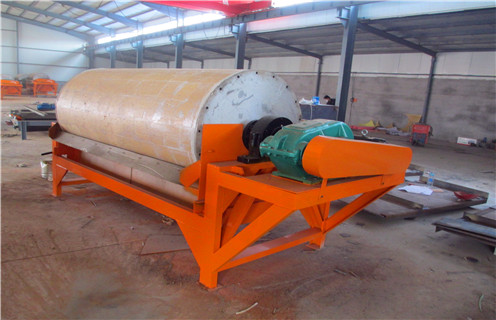

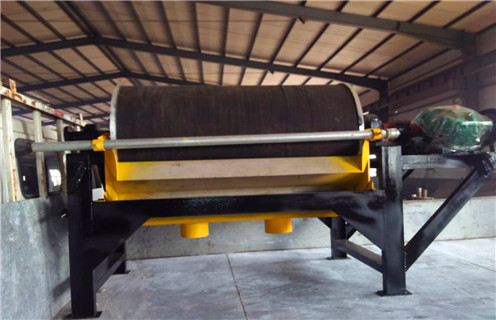

湿式永磁筒式弱磁场磁选机结构图，远力磁电生产的湿式永磁筒式磁选机(从单筒到四筒)是一种从干性粉料中连续自动除铁的磁选设备，其内部
订购热线：13869611251
湿式永磁筒式弱磁场磁选机结构图，远力磁电生产的湿式永磁筒式磁选机(从单筒到四筒)是一种从干性粉料中连续自动除铁的磁选设备，其内部采用独特的磁路设计，由高性能永磁王钕铁硼材料作为磁源，磁场强、吸力大、除铁率高，具有免维护、节约能源、使用安全可靠等特点，可调整控制进料量，适用于不同颗粒的要求。产品广泛用于磨具、耐火材料、非金属选矿、碳黑、粮食、饲料、化工原料等行业。
一、湿式永磁筒式弱磁场磁选机结构
1、湿式永磁筒式磁选机磁块
磁系主要由磁块和磁轭组成。根据圆筒直径的大小，磁系有3-5个磁极。磁块的材料是锶铁氧体。磁块规格有86×60hmm，厚度h有15、18、21mm三种。通常由5块组成一个磁极组。磁极组用非导磁材料铜制的螺栓固定在磁轭上，或是用环氧树脂胶粘在磁轭上。磁轭用低碳钢或工业纯铁制成。它的作用是联结磁块构成放射状磁系，并起导磁作用。磁极的极性沿圆周方向交替排列。磁系和圆筒内表面的间隙为1-3mm。
2、湿式永磁筒式磁选机槽体
槽体用非导磁材料不锈钢(靠近磁极部分)和普通钢板焊接而成。目前也有用工业塑料板焊接成的。槽体下部有喷水管，用来调节矿浆的浓度，把矿浆冲散成悬浮状态以利选别。槽体两侧有塞盖，停车时可以方便地打开，以观察和清洗槽体。槽体与圆筒之间的间隙可以调节。
3、湿式永磁筒式磁选机给矿箱、卸矿水管
给矿箱使矿浆稳定均匀地给入槽体。箱内有调节矿浆浓度的水管。卸矿水管用钢管或塑料管制成，喷水角度、喷水速度和喷水量均可方便地调整。此管只能供清水，使用浊水则易造成喷水管堵。
4、湿式永磁筒式磁选机传动部分
传动部分以三相异步电动机为动力，采用齿轮或带传动等方式，带动圆筒转动(心轴不转)。圆筒的转速因直径不同而不同，直径为600mm的圆筒转速为40转/分，直径为750mm的圆筒转速为35转/分。
5、湿式永磁筒式磁选机磁系调整装置
磁系调整装置的作用是使磁系相对圆筒偏转一个角度，从而调整磁选机的扫选区长度和金属回收率。磁系调整装置主要由丝杠和拉板组成。拉板与心轴相连，丝杠上的销轴固定在机架上。用扳手旋转丝杠，通过拉板可使心轴旋转一个角度，从而带动磁系也偏转同一个角度。
