高梯度磁选机设备联系图

文章出处:远力除铁器人气:发表时间:2019-10-08 13:39:56【
  高梯度磁选机设备联系图,远力磁电生产的高梯度磁选机设备联系图设备由磁分离机(主机)、整流控制系统、水系统和气动控制系统四大部分组成。本机是在螺线管线圈内放置分选罐,分选罐内装满特殊的导磁不锈钢体。励磁线圈通入直流电产磁场,使分选罐内的磁介质产生高梯度磁场,当含有磁性物质的矿浆自下而上流过磁介质时,磁性颗粒被磁介质表面强大的的磁场所吸附,然后通过PLC程 序控制各个阀门和电气原件的自动运行,从而达到自动除铁、脱铁及导磁介质自动清洗的目的。

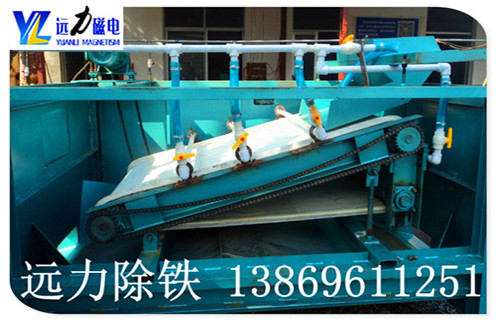

高梯度磁选机设备联系图

  一、高梯度磁选机设备主要产品特点

  1,设备汇集了新型多尖刺不锈导磁聚磁钢技术、不锈导磁聚磁钢在机外自动循环清洗技术、大功率低压高电流整流技术、PLC电控技术和流量、温度、压力等测试技术。

  2,分选磁磁场高(可达1.8T),磁场梯度高(可达3.3T),磁场大小根据需要可自由调节,可有效地分选弱磁性矿物。

  3,不锈导磁聚磁钢在机外随冲洗水自动循环清洗,彻底解决了以往固定导磁介质易堵塞的难题。

  4,采用可编程序控制,整个生产过程全自动控制,方便改变了工艺流程。控制系统包括手动和自动操作控制系统,冷却系统的

  过压、失压和过热保护装置,外围设备联锁操作和故障报警及自动停机系统。

  5,励磁线圈采用先进的全封闭绝缘固化处理技术,具有优良的防水、防尘、防腐蚀性能,保证了设备能在各种恶劣环境下工作。

  同时线圈采用水冷方式,温升低,大大提高了线圈的使用寿命。

  二、高梯度磁选机设备联系图

  激磁线圈通过直流电,在分选区产生感应磁场,位于分选区的磁介质表面产生非均匀磁场即高梯度磁场;转环作顺时针旋转,将磁介质不断送入和运出分选区;矿浆从给矿斗给入,沿上铁轭缝隙流经转环。矿浆中的磁性颗粒吸附在磁介质棒表面上,被转环带至顶部无磁场区,被冲洗水冲入精矿斗,非磁性颗粒在重力、脉动流体力的作用下穿过磁介质堆,与磁性颗粒分离。然后沿下铁轭缝隙流入尾矿斗排走。

此文关键字:磁选机   高梯度磁选机
