净化水磁鼓污水处理磁选机

文章出处:远力除铁器人气:发表时间:2019-10-23 09:16:44【
  净化水磁鼓污水处理磁选机,远力磁电生产的净化水磁鼓污水处理磁选机是一种污水处理用铁粉磁选设备,包括设有箱体的机架,箱体上设有进料管,箱体内设有水槽,水槽上连通有延伸至箱体外部的出水管,水槽的一侧设有料斗,位于料斗出料端的下方设有收集箱,收集箱设置于机架上;位于水槽上方的箱体内转动安装有动力装置驱动的滚筒,滚筒内设有环形磁块安装板,环形磁块安装板上固定安装有多个磁块,滚筒、环形磁块安装板和机架之间设有支撑连接机构;料斗上设有刮板,刮板的另一端与滚筒的外壁顶靠。实现了对污水内铁粉的回收,降低了铁粉的使用成本和污水的处理成本;结构简单,拆装和维修方便,且对铁粉的回收率高;实现了磁系(磁块)内置,不仅不影响磁场强度,而且提高了磁块的使用寿命。

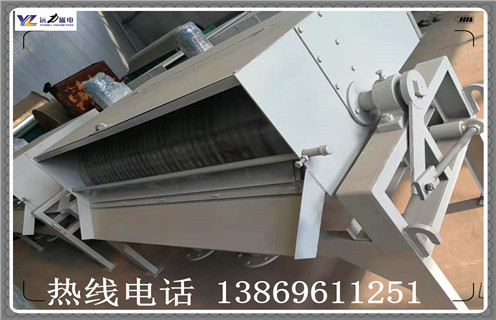

净化水磁鼓污水处理磁选机

  一、净化水磁鼓污水处理磁选机产品特点

  1.一种污水处理用铁粉磁选设备,包括机架,其特征在于,所述机架上设有箱体,所述箱体上设有进料管,所述箱体内设有水槽,所述水槽上连通有延伸至所述箱体外部的出水管,所述水槽的一侧设有料斗,位于所述料斗出料端的下方设有收集箱,所述收集箱设置于所述机架上;

  位于所述水槽上方的所述箱体内转动安装有动力装置驱动的滚筒,所述滚筒内设有环形磁块安装板,所述环形磁块安装板上固定安装有多个磁块,所述滚筒、所述环形磁块安装板和所述机架之间设有支撑连接机构;

  所述料斗上设有刮板,所述刮板的另一端与所述滚筒的外壁顶靠。

  2.污水处理用铁粉磁选设备,其特征在于,所述磁块在所述环形磁块安装板上的环绕角度为260度至270度之间,所述刮板与所述滚筒的顶靠位置所对应区域的所述环形磁块安装板上未设置所述磁块。

  3.污水处理用铁粉磁选设备,其特征在于,所述支撑连接机构包括设置于所述机架上的第一支撑座,所述第一支撑座上转动安装有所述动力装置驱动的驱动轴,所述驱动轴远离所述动力装置的一端设有连接法兰盘,所述连接法兰盘与所述滚筒固定连接在一起;

  还包括设置于所述机架上的第二支撑座,所述第一支撑座和所述第二支撑座分布于所述滚筒的两端;所述第二支撑座上转动安装有延伸至所述滚筒内的支撑轴,所述滚筒的两端与所述支撑轴之间均设有轴承座和轴承的组合结构,所述轴承座固定连接至所述滚筒上;所述环形磁块安装板固定安装于所述支撑轴上。

  4.污水处理用铁粉磁选设备,其特征在于,位于所述滚筒内的所述支撑轴上设有多个支撑圆盘,所述支撑圆盘与所述环形磁块安装板的内壁顶靠。

  5.污水处理用铁粉磁选设备,其特征在于,所述支撑轴上还设有磁块角度调节机构。

  6.污水处理用铁粉磁选设备,其特征在于,所述磁块角度调节机构包括摆臂,所述摆臂与所述支撑轴通过平键连接在一起;所述摆臂的另一端铰接有连接块,所述连接块上设有螺杆,所述螺杆穿过所述机架上的连接板,位于所述连接板两侧所述螺杆上均设有螺母,两所述螺母均与所述连接板顶靠。

  7.污水处理用铁粉磁选设备,其特征在于,所述进料管与所述箱体之间设有进料箱,所述进料箱上设有出料口,所述出料口与所述进料管错开设置;所述进料箱内设有至少一层隔板,所述隔板从所述进料箱的顶部向下延伸。

  8.污水处理用铁粉磁选设备,其特征在于,位于所述箱体内所述进料箱上设有向所述滚筒方向延伸的延伸板,所述延伸板与所述进料箱之间设有连接筋板。
