废钢上吸式磁选机工作原理、三段分选与选型参数

来源：www.yuanlicidian.com 发布时间：2026-10-08 16:05:10

引言

废钢破碎料组分复杂，含有铁磁性物料、有色金属、非金属杂质。上吸式磁选机依靠磁场吸力，从物料上层吸出铁料，在再生资源废钢产线广泛应用。远力磁电作为磁电设备厂家，结合现场工况案例，介绍设备工作逻辑、三段分选流程与选型参数，供项目方案参考。

一、废钢上吸式磁选机工作原理

上吸式磁选机悬挂布置在输送皮带上方，核心由磁系、环形自卸皮带、驱动机构构成。

混合废钢物料随皮带匀速输送至磁选区域;

磁系产生磁场，向上吸起物料内部铁磁性废钢;

环形皮带持续运转，将吸附的铁料带出磁场有效区域;

离开磁场区域后，铁料失去磁力吸附，自动落入收集料斗;

非磁性物料(铜铝、塑料、砂石)继续沿主皮带输送进入下一工序。

设备采用干式分选，无需加水，适合破碎废钢、钢渣、建筑垃圾再生料。

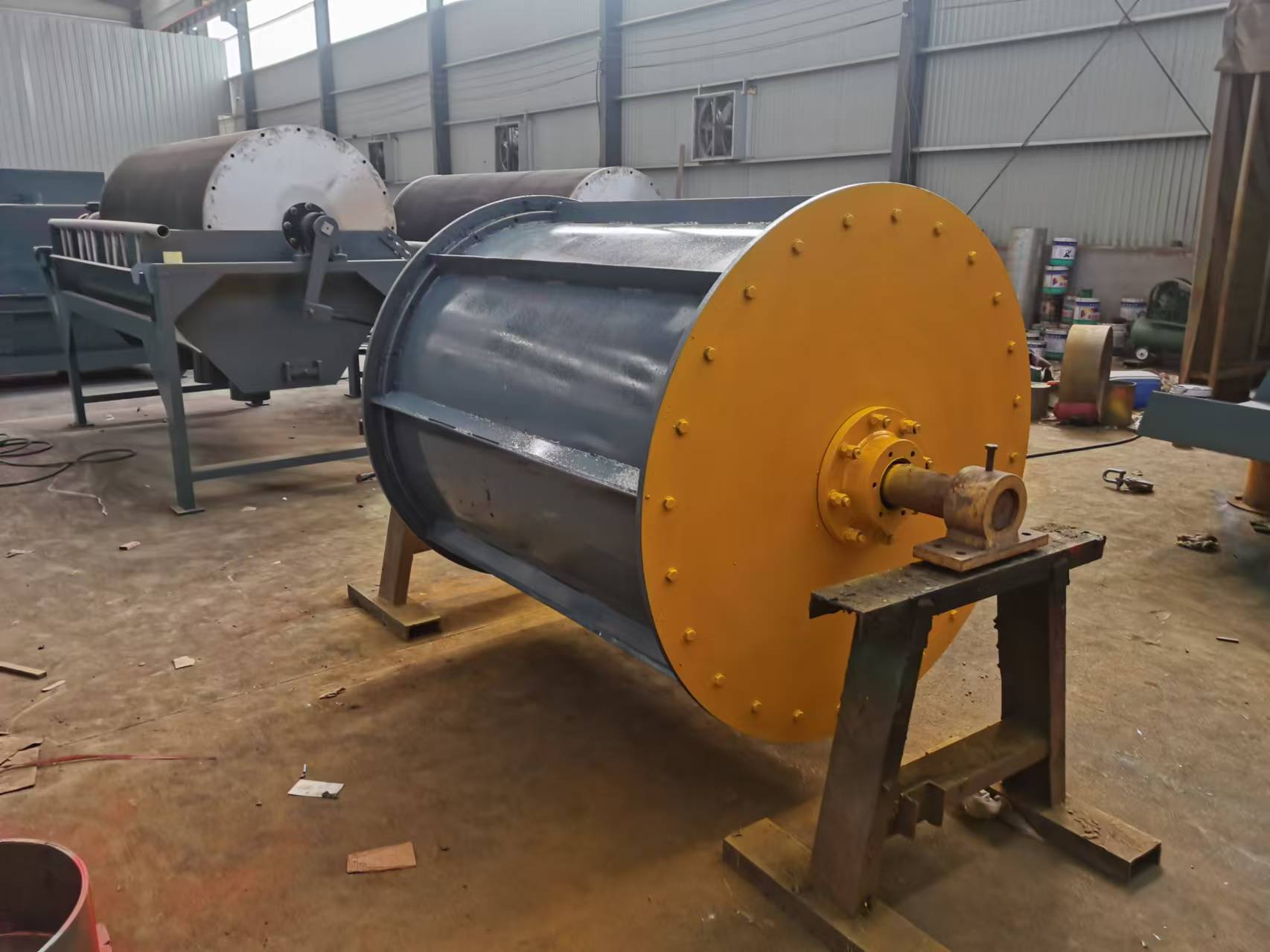

废钢上吸式磁选机工作原理、三段分选与选型参数

整套废钢产线搭配三台磁选设备分段处理，逐级提纯铁料。

第一段粗选 进料为破碎后的混合废钢，料层厚度控制在 200~300mm。上吸式磁选机优先吸出大块钢铁，保护后续破碎机，铁料粗回收率约 92%。分离大块铁后，物料进入筛分工序。

第二段精选 筛分后的中小颗粒混合料，再次经过上吸磁选。去除夹杂在铜铝、非金属里的细碎铁屑，提升铁料纯度，本段铁料纯度可提升至 96% 左右。

第三段扫选 前两段分选后的尾料，进行扫选作业，回收残留细铁颗粒。降低尾料中铁金属流失，整套三段流程综合铁回收率参考范围 97% 左右。

现场案例：山东某再生资源企业废钢破碎线，配套远力磁电三段上吸式磁选系统，产线时产 180 吨。改造前尾料含铁量约 3.2%;三段磁选投用后，尾料含铁降至 0.8%，铁料成品纯度稳定。

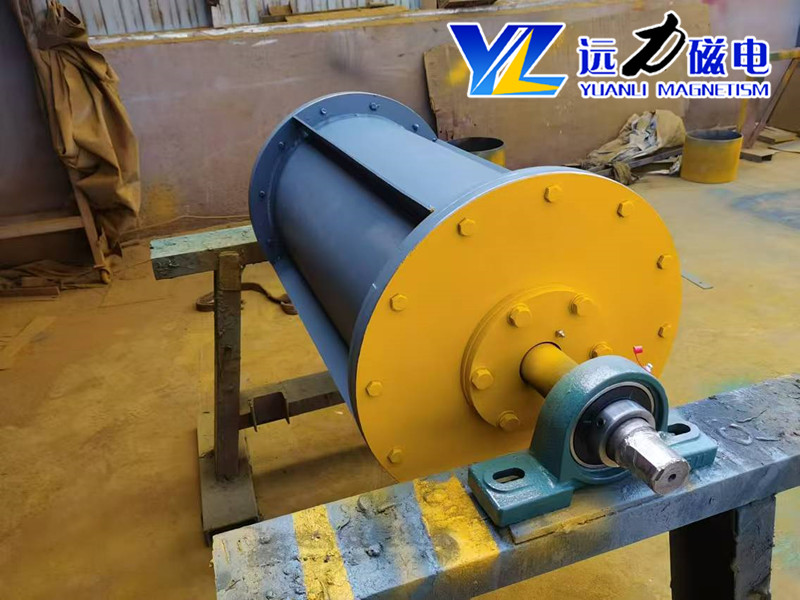

废钢上吸式磁选机工作原理、三段分选与选型参数

选型需结合输送皮带、物料特性、处理量综合匹配，参考参数如下：

适配皮带宽度：500mm~1600mm

悬挂安装高度：150~450mm，随带宽增大调高

料层推荐厚度：不大于设备额定悬挂高度的 0.8 倍

磁场强度：按工况 60~70mT(工作面实测)

处理能力：带宽 1000mm 机型，适配时产 120~220t/h

防护等级：IP54~IP65，可适应 - 25℃~60℃粉尘现场

可吸附物料：0.1kg~50kg 块状铁件、碎钢

选型判断要点：

皮带速度越快，需要匹配更高有效磁场作用距离;

大块废钢多，优先加大悬挂高度，选用大带宽机型;

细铁屑多，适当降低料层厚度，增加扫选段。

上吸式磁选机依靠磁场吸附铁磁性物料，自卸皮带完成连续卸料。三段分选通过粗选、精选、扫选逐级分离，提升铁料回收率与成品纯度。选型不能只参考磁场数值，需要结合皮带宽度、料层厚度、物料块度、处理量综合核算。远力磁电可根据废钢产线工况提供参数测算、方案配套服务。

A：不是。磁场强度需要匹配物料粒径与安装高度。磁场过高容易夹带非金属杂物，降低铁料纯度;磁场不足会漏掉细铁料，需按现场工况匹配。

A：少量水分可以正常分选;物料含水率过高，细料容易抱团，铁料夹带杂质增多，建议预处理降低含水率。

A：定期检查自卸皮带磨损、驱动电机温升;每半年检测磁系磁场衰减情况;及时清理皮带表面粘附物料，防止卡料。

A：常规连续废钢分选优先永磁款，运行能耗更低;高温物料、需要启停控制磁场的工况，可选用电磁型。

A：时产小、原料干净的小型产线，可采用两段分选;原料混杂大块、细铁屑多的产线，三段分选更利于减少金属流失。
