CTS(N.B)永磁筒式磁选机

CTS(N.B)永磁筒式磁选机

  • 联系电话:13869611251
产品详情

CTS系列产品永磁筒式磁选机适用赤铁矿、磁黄铁矿、培烧矿、钛铁矿等亚铁磁性原材料的湿试磁选设备,也用以煤、矿山企业、装饰建材等原材料的除铁工作,及其选矿工作中的磁重介质收购。在重介质选别工作中,为了更好地确保赤铁矿或硅铁的较大 利用率,必须用第二台磁选机对第一台磁选机的尾矿开展再度选别。在这类状况下,可选用尤其设计方案的尾矿再解决双桶磁选机。它能提升 利用率,提升 钛精矿品味,降低尾矿外流,简单化选矿厂步骤,控制成本,提升 经济收益。

一、CTS(N.B)永磁筒式磁选机技术性特性

1、永磁筒式磁选机实行中华共和国机械制造业规范《JB/7895-1999》,选用希土复合型磁系,并选用高强力胶水(J-39)粘接,并且用环氧树脂胶注浆,磁系表层用不锈钢钢带结构加固,不掉下来。筒节两边加密封垫片并涂密封剂,确保不渗水;技术性优秀、合理配置。历经独特设计方案,使磁感应强度遍布更为有效,筛分实际效果较为显著。

2、体历经独特设计方案,不容易物料阻塞、跑料现象。槽体形式为半倒流式。

3、动方法有左传动系统和右传动系统二种形式。

4、滚桶表层硫化橡胶选用立即硫化橡胶方法替代粘接方法,硫化橡胶层选用高耐磨强度高,薄厚为4mm,可用使用寿命2-三年,粘接抗压强度3.5Mpa。

5、场抗压强度大、电磁场深层大、解决工作能力大。

6、构造简易、产出量大;实际操作简易、便于维护保养。

7、进矿箱设计方案了造成有效矿浆流入的相对构造,使带磁矿物质的利用率进一步提高。

二、CTS(N.B)永磁筒式磁选机型号规格主要参数

CTS(N.B)永磁筒式磁选机

三、CTS(N.B)永磁筒式磁选机原理

所要分离出来的矿浆根据法兰盘进到进矿箱,经排水管道基本稀释液后,由泛自来水管冲洗至永磁滚筒下边,由永磁滚筒转动分离出来为钛精矿(带磁化学物质)和尾矿(非磁性化学物质),钛精矿由钛精矿管冲洗入钛精矿箱里(调节钛精矿管压力,以冲净钛精矿为宜),选定钛精矿和尾矿各自由下孔排出。

四、CTS(N.B)永磁筒式磁选机结构类型

1、永磁滚筒是磁选机的核心部件,它由圆桶、稀土永磁磁系、轴承端盖、轴、滚子轴承及滚动轴承构成。

2、圆桶用不锈钢板卷成,根据轴承端盖、滚子轴承、滚动轴承、支撑点于轴上,圆桶与磁系的间距不超4mm。

3、传动系统由摆线针减速机减速器、链轮链条、传动链条、转动轴与筒联接,推动圆桶转动。

4、槽体是筛分矿物质的关键构件,矿浆在槽身体流动性,使带磁化学物质与非磁性化学物质分离。

5、声卡机架是由铝型材电焊焊接成的结构件,担负服务器的所有净重,根据地脚螺丝固定不动在基本上。

6、磁系倾角调整设备用以调整磁系的偏移视角,转动支撑杆上的螺帽,根据支撑杆使轴偏移,进而使固定不动在轴上的磁系也伴随着偏移。

7、进矿箱根据排水管道基本稀释液矿浆和根据分离板使矿浆有效分离。

8、钛精矿箱根据钛精矿管将吸咐于磁滚桶的带磁化学物质清洗出来。

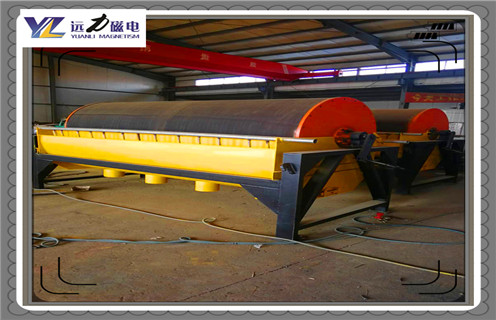

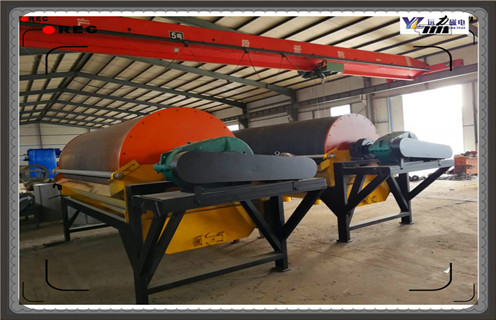

CTS(N.B)永磁筒式磁选机CTS(N.B)永磁筒式磁选机
