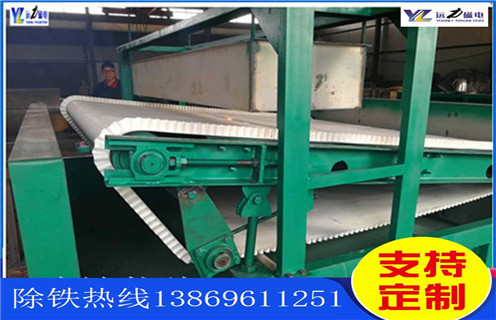

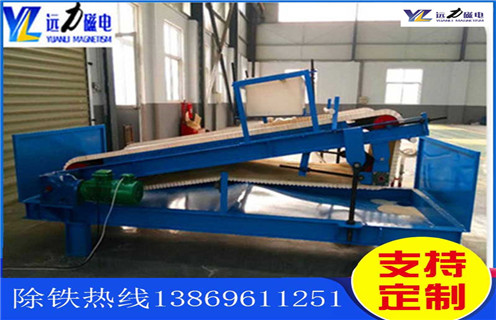

广东高强磁平板磁选机_广东高强磁平板磁选机图片永磁排列图工作原理_选矿规格参数及执行标准，黑钨矿强磁平板磁选机(也称板式高梯度磁选机)是专门针对黑钨矿(弱磁性矿物)湿式分选的核心设备，常用于黑白钨分离、黑钨与锡石分离及粗选提纯环节。磁源：采用高牌号稀土钕铁硼永磁材料，通过计算机模拟的对斥形 / 尖形磁极排列，构成高梯度、强磁场(表面场强 10000~15000 高斯)。磁板/分选皮带：非导磁不锈钢面板或高强度耐磨皮带，物料在此形成薄流膜进行分选。

一、广东高强磁平板磁选机_广东高强磁平板磁选机图片永磁排列图工作原理_选矿规格参数及执行标准

1、磁系框架：全密封结构，防尘、防氧化，保护内部磁体。

2、强度型钢焊接，支撑磁系、传动及给料、接料装置。

3、槽体为湿式分选提供矿浆液面环境，设有精矿、尾矿排出口。

4、包含给料箱、均匀布料器，确保矿浆均匀、薄层、稳定分布在磁板全宽上。

5、驱动电机：多为变频 / 无极调速电机，控制皮带运行速度。

6、传动机构：链轮、链条或齿轮箱，带动分选皮带循环移动。

7、卸铁区：磁系末端无磁区域，磁性矿物在此脱离磁场。

8、冲洗水管：高压水嘴，将吸附在皮带上的黑钨精矿冲至精矿斗。

9、可调节磁板倾角(5°~15°)、皮带转速、冲洗水量，适配不同粒级与品位。

二、广东高强磁平板磁选机_广东高强磁平板磁选机图片永磁排列图工作原理_选矿规格参数及执行标准

1、给料：黑钨矿矿浆通过给料系统，均匀输送至倾斜的磁板分选皮带上，形成稳定薄层流膜;

2、分选：设备核心的强磁平板磁系(高梯度强磁场)产生吸附力，将弱磁性的黑钨矿颗粒牢牢吸附在皮带表面，而非磁性脉石(如石英、长石等)在重力和水流的共同作用下，沿磁板斜面流入尾矿槽，实现磁性与非磁性矿物的初步分离;

3、输送：分选皮带在驱动系统带动下慢速循环运转，将吸附在表面的黑钨矿颗粒平稳带离强磁场区域;

4、卸矿：当黑钨矿颗粒进入磁系末端的无磁区域后，磁力消失，此时高压冲洗水通过冲洗系统的水嘴，将黑钨矿颗粒冲至精矿槽，完成整个分选过程，实现黑钨矿的提纯与回收。
