磁选工艺所用设备及日处理量数据表
来源：www.yuanlicidian.com
发布时间：
磁选生产工艺流程中可以看出磁选工艺所需设备有破碎机设备、干磁辊、给料机、球磨机、分级机、磁选机、尾矿回收机等磁选设备。在磁选工艺中处理不同量的矿物所配备的设备也不同，巩义远力磁电为每位客户设计磁选工艺，并负责全程安装指导工作。以下是远力磁电根据不同日处理量所需设备所做的数据列表，仅供参考。
一、日处理1000吨磁铁矿选矿设备配套表
| 序号 | 设备名称 | 规格型号 | 单机功率(KW) | 数量(台) |
| 1 | 鄂式破碎机 | 500×700 | 55 | 1 |
| 2 | 鄂式破碎机 | 250×1000 | 37 | 1 |
| 3 | 电磁振动给料机 | GZ4 | 0.45 | 1 |
| 4 | 球磨机 | MQ2445 | 380 | 1 |
| 5 | 螺旋分级机 | FG1200 | 传动：5.5提升：1.5 | 1 |
| 6 | 磁选机 | CTB1224 | 7.5 | 2 |
| 7 | 磁选机 | CTB1024 | 5.5 | 2 |
| 8 | 斜管浓密箱 | FNX-5 | —— | 1 |
| 9 | 真空过滤机 | GYW-20 | 4 | 1 |
二、日处理2000吨磁铁矿选矿设备配套表
| 序号 | 设备名称 | 规格型号 | 单机功率(KW) | 数量(台) |
| 1 | 颚式破碎机 | PE750×1060 | 100 | 1 |
| 2 | 颚式破碎机 | PEX300×1300 | 75 | 2 |
| 3 | 对辊破碎机 | 2PG900×500 | 44 | 2 |
| 4 | 电磁振动给料机 | GZ5 | 0.65 | 1 |
| 5 | 球磨机 | MQ2740 | 400 | 1 |
| 6 | 双螺旋分级机 | 2FG1500 | 传动：7.5×2提升：1.5×2 | 1 |
| 7 | 磁选机 | CTB1224 | 7.5 | 2 |
| 8 | 磁选机 | CTB1024 | 5.5 | 2 |
三、日处理3500-4000吨磁铁矿设备配套表
| 序号 | 设备名称 | 规格型号 | 电机功率(KW) | 数量(台) | 备注 |
| 1 | 鄂式破碎机 | PE750×1060 | 110 | 1 | |
| 2 | 鄂式细碎机 | PFX 250×1200 | 45 | 2 | |
| 3 | 皮带输送机 | 800 | 视现场定 | ||
| 4 | 皮带输送机 | 650 | 视现场定 | ||
| 5 | 喂料机 | GZ5 | 0.65 | 3 | |
| 6 | 格子球磨机 | MQ2.7×4 | 400 | 3 | |
| 7 | 螺旋分级机 | 2FG1500 | 7.5×2 | 3 | |
| 8 | 磁选机 | 1500×3000 | 11 | 2 | |
| 9 | 磁选机 | 1200×3000 | 7.5 | 2 | |
| 10 | 斜管浓密箱 | 10 m2 | 3 | 预脱水到≤斜管浓密箱35% | |
| 11 | 真空过滤机 | 96 m2 | 132+22 | 1 | 处理铁精矿（水≤8%） |
选矿部分用到的磁铁矿选矿设备：经喂料机分别均匀喂料进入对辊破碎机（760×1015，2台）破碎至15 mm以下再由输送机输送至料仓，然后经GZ5给料机（2台）分别均匀喂入2.7×4米球磨机（2台），球磨机出料矿粉分别进入分级机（2FG1500×9.5，2台）进入分级脱泥，分级机分出细料可进入磁选机选别，分级机返回粗砂可进入另一台球磨机磨矿，磨机出料矿粉再进入分级机，分级出的细料进入磁选机选别，分级返回粗砂再进球磨磨矿。

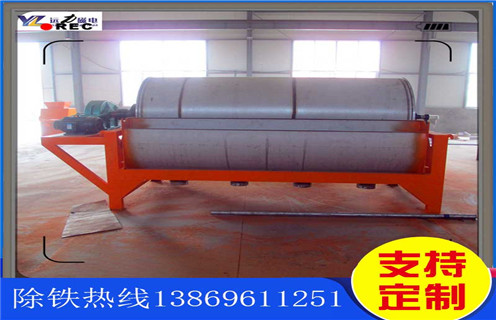

磁选部分：可分为粗选精选。粗选为磁选机（CTB1500×3000，2台），精选为磁选机（CTB1200×3000，2台），分级机排出矿物选进入粗选经粗选选出精矿进入精选机，由此可得品位63%以上的铁精粉。
潍坊远力磁电专业生产磁选机设备及相关选矿设备产品，可为客户免费做选矿试验，设计工艺流程。提供热情周到的市场分析、投资规划、场地设计、原料配方等售前服务和协助安装、调试、培训操作人员等售后服务。
